造紙真空係統中最常見的真空發生設備-旋片真空泵。通過介紹它的發展曆史、工作原理、結構特征和旋片真空泵在紙廠中的應用特點，總結其優點，希望能給造紙行業的相關技術人員選用真空發生設備時提供參考。目前，使用的真空設備，在造紙行業中，水環真空泵（壓縮機）是能耗高，效率低的產品，因此，需要重新選擇合適的真空設備。旋片真空泵是造紙真空係統最普遍使用的設備，為造紙行業技術人員所熟知。

接下來，我司小編給大家介紹真空泵的發展曆史。

1、發展曆史

在各種不同種類的真空泵中，德國旋片真空泵在紙廠領域應用最為廣泛，是最重要的真空泵類型之一，也是功能結構發展最為迅速的真空泵種類。隨著旋片泵工藝性能的不斷進步，工業機器人、微電子、電腦、智能型和圖像傳感技術等高新技術在泵業生產係統的廣泛應用，在未來的市場上，旋片真空泵的研發製造將朝著高速、多功能化及控製智能化的方向發展，自動化、集成化成為未來旋片泵發展方向。

2、工作原理

91视频网站旋片真空泵的旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子按箭頭方向旋轉時，與吸氣口相通的空間A的容積是逐漸增大的，正處於吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處於排氣過程。居中的空間B的容積也是逐漸減小的，正處於壓縮過程。

由於空間A的容積是逐漸增大（即膨脹），氣體壓強降低，泵的入口處外部氣體壓強大於空間A內的壓強，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最後與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級（低真空級），由低真空級抽走，再經低真空級壓縮後排至大氣中，即組成了雙級泵。這時總的壓縮比由兩級來負擔，因而提高了極限真空度。

3、結構特征

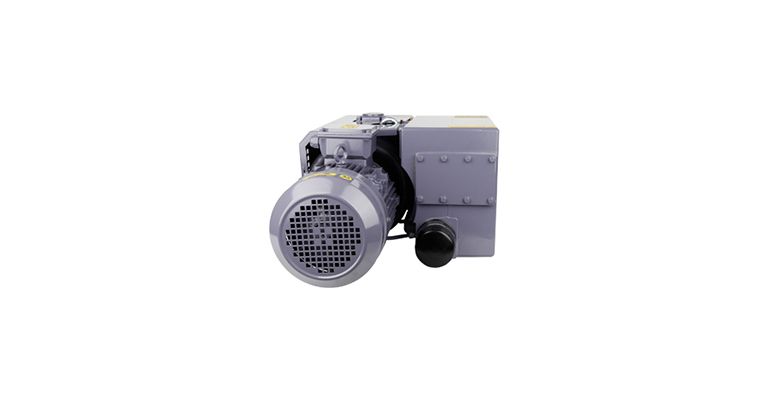

旋片真空泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表麵相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。

4、應用特點

現代的紙機都是利用真空幫助紙頁脫水的，因此真空係統是一台紙機的重要組成部分。一台紙機上有多個真空度要求不相同的真空元件需要連接到真空係統。如果選用旋片真空泵組建真空係統，往往把一些真空度相近點合並後，根據不同的真空度選用多台旋片真空泵來組建真空係統。使用真空泵的獨立性較好，不同的真空泵之間不會產生相互幹擾或連鎖反應。在現有的技術條件下，旋片真空泵的綜合使用性能更勝一籌，故旋片真空泵在紙廠中的應用占據主導地位。
